Domos Geodésicos de Aluminio

El domo geodésico de aluminio es una estructura auto soportada y muy resistente, hace uso de las propiedades estructurales combinadas de la cúpula y del triangulo. El domo de aluminio en la industria petrolera, se instala en tanques con techo flotante externo para reconvertirlo a interno o en tanques nuevos combinado con un techo interno flotante de aluminio (también llamados en Latinoamérica: membrana o membrana flotante, sabana o sabana flotante y manto o manto flotante). También se usan en arquitectura y en plantas de tratamiento de agua.

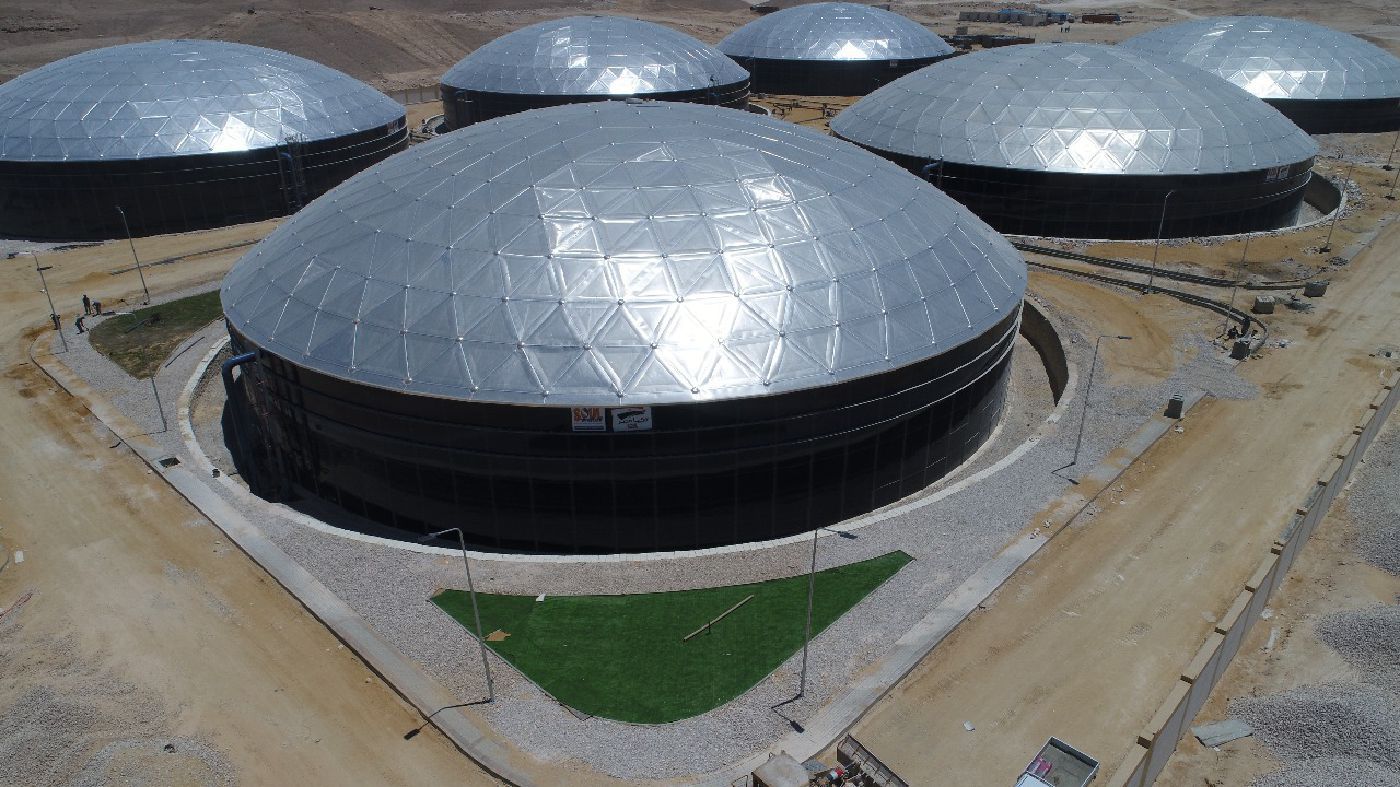

Domo Geodésico de Aluminio

Funciones del Techo Cónico de Acero y el Domo de Aluminio

Los roles son similares:

Reducen las emisiones. Efecto viento y temperatura.
Techo flotante no expuestos a los elementos.
Contaminación producto.
Disminuyen riesgo incendio por rayo, prácticamente nula.

Domo de Aluminio vs.

el Techo Cónico Externo de Acero

Entre las ventajas de un Domo versus un techo cónico externo de acero podemos mencionar:

A pesar de los bajos costos iniciales que podría tener un techo cónico, los gastos de mantenimiento y mayores riesgos a largo plazo, han llevado a los operadores al uso masivo del Domo.
Menor costo mantenimiento.

No afectados por Corrosión. Pintura – Recubrimientos
No requiere sacar tanque de servicio. Limpieza del tanque. Desgasificar.
No requiere trabajo en caliente.
Menores riesgos incidentales. •
Menor tiempo armado.
Mayor capacidad del tanque.
Eliminación columnas (cuando aplica):
Riesgos asociados con las columnas se eliminan.
Menores perdidas por evaporación. No requiere cajas de sellado.

Con tecnología de punta

Durante el proceso de desarrollo del domo, se entrevistaron a dueños de tanques e instaladores, para comprender mejor los problemas que existían en los diseños disponibles en el mercado. La mayoría coincidía que el principal problema era que el domo tenía perdidas (goteras), antes del diseño final se tomaron en cuenta estos problemas y se trabajó duro para solucionarlos.

El domo se diseña con el software más avanzado de Análisis de Elementos Finitos, bajo una variedad de cargas, vivas, nieve y viento y cargas ocasionadas por techos internos flotantes suspendidos.

Para asegurar planos de calidad y el posicionamiento espacial exacto de todos los componentes del domo, usamos Autodesk Inventor®. Cada tanque de almacenamiento es tratado como un caso particular y el domo se diseña específicamente para ese tanque.

Los puntos de filtración (goteras) potenciales podrían ser, las juntas de los paneles principales, los nodos del domo y los puntos de penetración tales como tubos de aforo, senderos u otros accesorios del tanque. Un diseño meticuloso ha puesto particular atención en eliminar estos puntos de filtración

No estancamiento de agua sobre los paneles del domo

Al estar los perfiles cubrejuntas y los paneles del domo al mismo nivel, el agua de lluvia escurre fácilmente y no se acumula causando perdidas, en los paneles superiores o más horizontales. En los domos de otros fabricantes de reconocido nombre, los perfiles cubrejuntas son más altos que los paneles del domo, estos forman una trampa para el agua de lluvia, no permitiendo que el agua se drene completamente, especialmente en los paneles más horizontales. El agua estancada sobre el domo fácilmente encontrará un punto de fuga.

Perfiles Cubrejuntas de los Paneles del Domo

El perfil cubrejuntas cumple dos funciones:

Sostener los paneles
Sellar los paneles en todo su perímetro.

El perfil cubrejuntas de sección alta y los tornillos de fijación colocados cada 200 mm., aseguran una presión de sellado constante a lo largo de las vigas principales, permitiendo así una unión viga-panel libre de fugas.

Paneles Principales del Domo y los Perfiles Cubrejuntas al Mismo Nivel

Esto resulta en un mejor sellado en los nodos y se requiere de menos silicona para sellar las tapas de los nodos. El agua corre y la tapa del nodo es capaz de sellar mejor a través de los cubrejuntas y los paneles del techo, porque están en planos similares.

La superficie externa lisa del Domo, hace que el agua de lluvia no se estanque sobre esta. Eliminando así otra fuente de goteras.

Paneles Principales del Domo

El espesor de la lámina de los paneles es mayor que el requerido por API Ap. G. La forma diamantada de los paneles, contribuye a darle una mayor rigidez y evita que el agua se estanque, sobre todo en los paneles principales.

Zapatas

Las zapatas de soporte que vinculan el domo con la pared del tanque, tienen placas deslizantes de PTFE colocadas debajo de cada una, para permitir la expansión y contracción por cambios de temperatura y movimientos debidos a la carga del viento.

Remaches Tipo Lock (Huck®) del Nodo

El uso de remaches tipo Lock (Huck®) en las uniones del nodo, aseguran que una tensión uniforme y predeterminad se aplique en todas las uniones de la estructura. Estos remaches pasan a ser elementos de sujeción permanentes. Estos remaches son usados en la industria aeronáutica y aeroespacial.
